은평구 구산동 전기설비공사 누전수리 차단기교체 내려감 원인 콘센트 교체

안녕하세요. 구산동 지역 주민 여러분의 안전한 전기 사용을 위해 현장에서 직접 발로 뛰며 정확한 점검과 완벽한 시공을 제공하는 전문 전기설비 기술팀입니다.

일상생활을 하다 보면 예상치 못한 순간에 갑자기 차단기가 내려가거나 특정 위치의 콘센트에 전력이 들어오지 않는 경험을 한 번쯤 해보셨을 것입니다. 특히 주방에서 음식을 조리하거나 밤늦게 전자제품을 사용하는 도중에 집 안 전체 혹은 일부 구역의 전원이 끊기면 큰 불편을 겪게 됩니다. 단순히 전기가 꺼지는 불편함에 그치지 않고, 전기 고장은 화재나 감전 등 심각한 안전사고의 전조증상일 수 있어 각별한 주의가 요구됩니다.

이번에 다녀온 현장은 서울특별시 은평구 구산동에 위치한 다세대 주택이었습니다. 고객님께서는 며칠 전부터 집 안의 특정 차단기가 자꾸 내려가더니, 급기야 차단기를 다시 올리지도 못하는 상태가 발생하여 급하게 긴급 출장 점검을 요청해 주셨습니다.

은평구 구산동은 봉산 자락과 접해 있으며, 오랜 세월을 함께해 온 구옥 단독주택과 다세대 빌라, 그리고 근래 들어 들어선 신축 주거 시설들이 아우러져 있는 전형적인 주거 밀집 지역입니다. 이러한 지형적 및 건축적 환경으로 인해 내부 전선과 전기 기구의 노후화 정도가 세대마다 크게 다르며, 발생하는 전기적 문제의 원인 또한 매우 다양합니다.

본 보고서에서는 구산동 현장에서 직접 진행한 점검과 복구 작업 과정을 바탕으로, 누전 현상의 구체적인 원인 규명 방법과 안전한 수리 절차, 그리고 손상된 콘센트 기구의 교체 과정을 상세히 기술해 드리겠습니다.

1. 은평구 구산동 지역의 환경적 특성과 전기 설비의 주요 문제점

은평구 구산동은 1980년대 및 1990년대에 지어진 연립주택과 다세기 빌라의 비중이 높습니다. 봉산과 인접한 지형적 영향으로 계절 변화에 따른 습도 차이가 비교적 큰 편이며, 이는 건물 내부의 전기 설비에 지속적인 영향을 미치게 됩니다.

첫째, 전선관 내부의 습기 유입과 결로 현상입니다.

구산동 지역의 노후 주택은 외벽 단열이 취약한 경우가 많아 겨울철이나 장마철에 벽면 내부에 결로가 발생하기 쉽습니다. 벽 속에 매립된 전선관 내부로 수분이 침투하면 전선 피복의 절연 성능이 저하되며, 이는 미세한 누전 상태를 유발하여 차단기가 작동하는 핵심 원인이 됩니다.

둘째, 대용량 가전제품 사용에 따른 과부하 문제입니다.

주택 준공 당시 시공된 배선 규격은 과거의 전력 소비량에 맞춰 설계되었습니다. 그러나 최근에는 인덕션, 식기세척기, 건조기, 고성능 에어컨 등 소비전력이 큰 가전을 다량 사용하는 가구가 늘어났습니다. 오래된 전선에 과도한 전류가 지속적으로 흐르면 전선이 과열되어 피복이 녹거나 콘센트 단자부에 열 손상이 발생하게 됩니다.

셋째, 접지(Grounding) 설비 미비 및 기구의 노후화입니다.

구옥 빌라의 경우 세대 내부까지 접지선이 제대로 배선되어 있지 않은 경우가 많습니다. 접지가 불량한 상태에서 가전제품이나 콘센트 내부 부품이 노후화되면, 누설 전류가 외부로 방출되지 못하고 기기 표면에 남아 사용자가 만졌을 때 감전 사고를 유발하거나 불꽃(Arc)을 일으킬 수 있습니다.

2. 현장 방문 및 누전 원인 탐지 진단 (사진 1 참고)

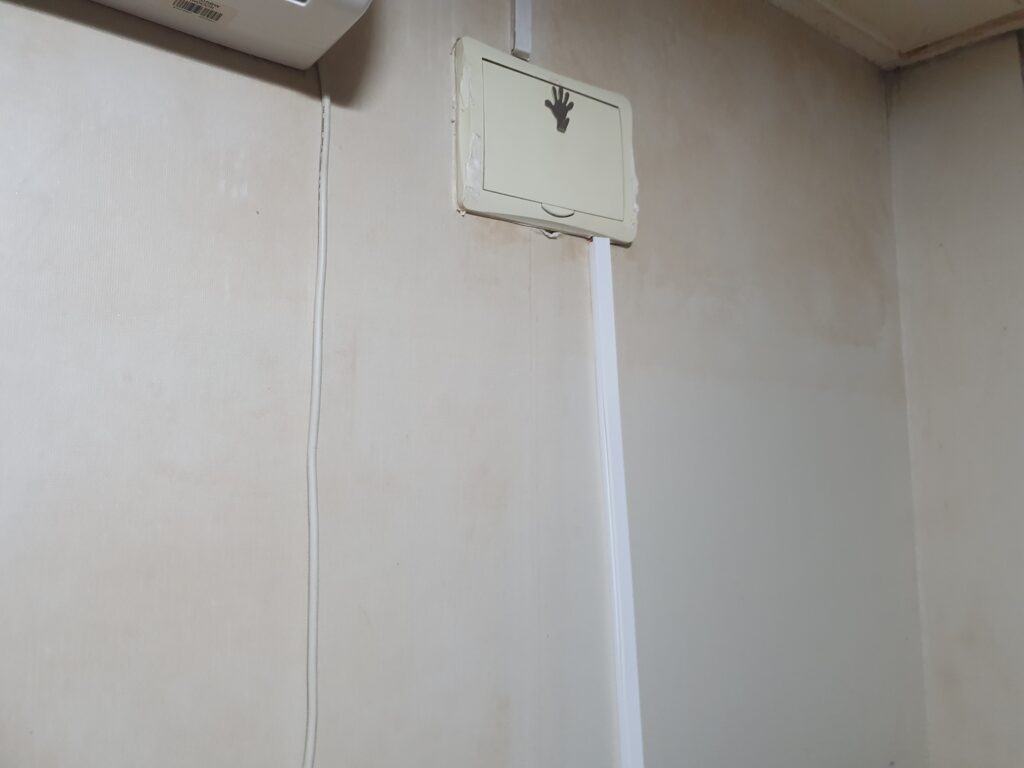

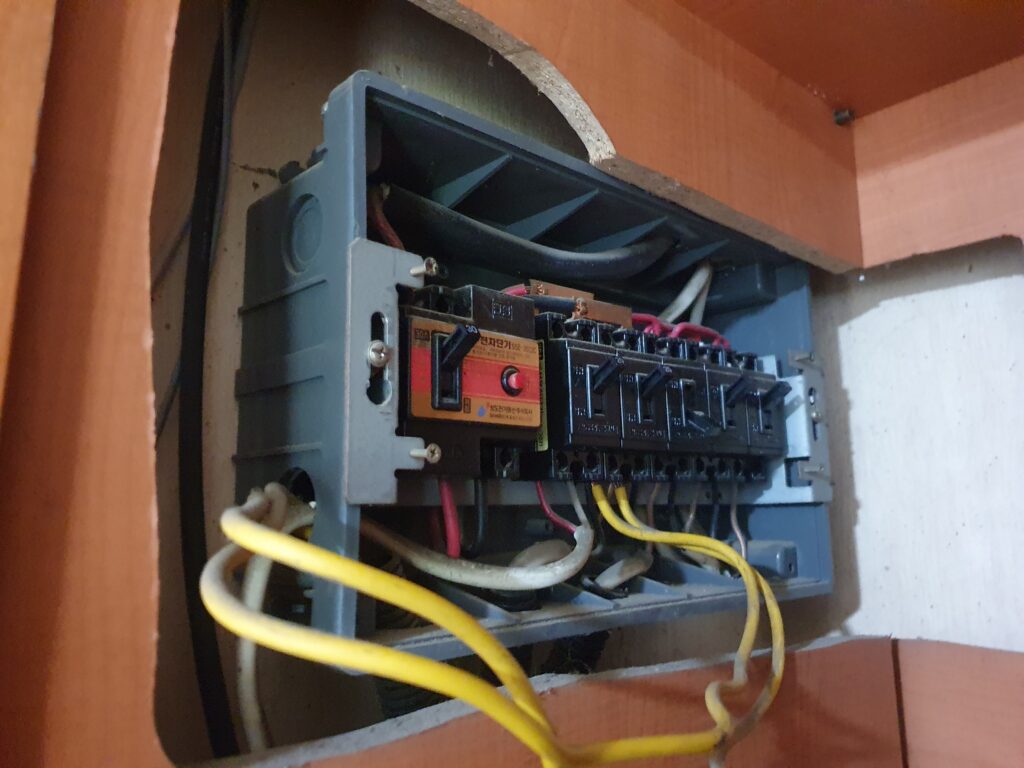

현장에 도착한 후 가장 먼저 분전반(두꺼비집)의 차단기 상태를 점검하였습니다. 특정 분기 차단기가 OFF 위치로 떨어져 있었으며, 강제로 올리려 하면 즉시 다시 떨어지는 증상이 확인되었습니다.

차단기가 힘없이 떨어지는 것은 단순 과부하가 아니라 회로 상에 명확한 단락(Short Circuit)이나 누전(Electric Leakage)이 존재함을 의미합니다. 이 상태에서 차단기를 계속 강제로 올려 사용하는 것은 매우 위험하므로 즉시 절연저항 측정기(Megger)를 활용하여 정밀 진단을 실시하였습니다.

진단 결과, 문제가 발생한 2번 분기 회로의 절연 저항 값이 0 옴에 가깝게 측정되어 심각한 누전 상태임이 확인되었습니다. 이에 따라 해당 회로에 연결된 모든 콘센트 박스를 차례대로 개봉하여 내부 배선 상태를 확인하기로 하였습니다.

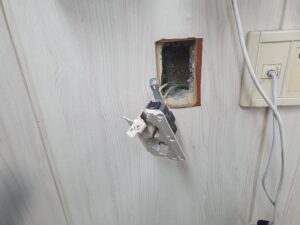

(벽면 매립 상자에서 탈거된 손상된 콘센트 기구의 내부 배선 노출 상태)

사진은 점검 과정에서 발견한 벽면 콘센트의 모습입니다. 벽면 커버를 분해해 보니 내부 박스에 고정되어 있던 콘센트 기구가 오랫동안 발생한 열로 인해 바스러지고 고정 브래킷이 파손된 상태였습니다.

내부 전선 피복 일부가 열에 의해 변색되어 있었으며, 벽 안쪽에서 발생한 미세한 습기와 먼지가 엉겨 붙어 탄화 현상이 시작되고 있었습니다. 이러한 상태는 절연 파괴를 일으켜 차단기를 계속 내려가게 만든 직접적인 원인이 되었습니다.

3. 손상된 콘센트 내부 단자부 정밀 진단 (사진 2 참고)

누전이 발생한 콘센트 내부를 조금 더 정밀하게 살폈습니다. 콘센트는 단순히 플러그를 꽂는 도구가 아니라, 전선과 플러그 사이에서 안정적인 전력 전달이 이루어져야 하는 정밀한 전기 부품입니다.

 (오랫동안 과열 및 열화가 진행되어 탄화되고 부서진 노후 2구 콘센트 부품)

사진 는 제거한 노후 콘센트의 본체 모습입니다. 사진 하단을 보면 플러그 접촉 단자 인근의 플라스틱 하우징이 까맣게 타고 녹아내린 흔적을 명확히 볼 수 있습니다.

플러그를 콘센트에 헐겁게 꽂아 두거나, 내부 금속 플러그 홀더의 장력이 약해지면 접촉 저항이 급격히 상승합니다. 접촉 저항이 높아지면 P = I^2 R 법칙에 따라 해당 부위에서 막대한 줄열(Joule heat)이 발생하게 됩니다. 이 열이 오랜 시간 지속되면 주위 절연재를 탄화(Charring)시키고, 결국 전기가 통한 탄소 통로가 형성되는 트래킹(Tracking) 현상으로 이어져 화재나 단락 사고를 발생시킵니다.

전선 수거 및 절단 작업을 실시하여 탄화된 피복 부위를 제거하고, 정상적인 동선 상태가 확보된 구간까지 전선을 정리하였습니다.

4. 노후 부품 철거 및 안전 조치 진행 (사진 3 참고)

원인이 파악되었으므로 메인 차단기를 차단하여 작업 공간의 전력을 완전히 통제한 후, 손상된 기구를 완전히 철거하는 작업을 진행했습니다.

 (벽면 매립함 내부의 열화된 부위 정리 및 배선 교체 준비 작업)

사진은 기존에 파손되어 있던 콘센트 틀을 완전히 제거하고 벽체 내부 매립함의 전선 상태를 재정비하는 과정입니다.

오래된 건물일수록 전선관 내부에서 전선이 눌리거나 꺾여 있는 경우가 흔합니다. 손상된 전선 피복을 벗겨내고 새롭게 절연 처리를 진행했으며, 전선 접속부의 기계적·전기적 결합력을 높이기 위해 신형 안전 접속 기구를 적용하였습니다.

또한, 벽면 내부의 수분 침투를 막기 위해 매립 박스 주변의 간격을 보강하고 내부 결로 수분이 기구 쪽으로 직접 닿지 않도록 방수 조치를 병행하였습니다.

5. 최신 표준 접지형 콘센트 설치 및 배선 정리 (사진 4 참고)

기초적인 배선 정리가 완료된 후, 안전 규격을 준수하는 최신형 2구 접지 콘센트로 교체 시공을 진행하였습니다.

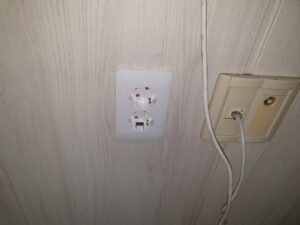

 (최신형 2구 접지 콘센트로 깨끗하게 교체 시공이 완료된 벽면)

사진는 신형 콘센트로 교체가 완료된 모습입니다. 기존의 부식되고 파손되었던 옛날 기구 대신, 플러그 고정력이 뛰어난 최신 안전 콘센트가 깔끔하게 부착되었습니다.

새롭게 설치된 기구는 내부 접속 단자가 강한 스프링 장력을 유지하여 플러그 삽입 시 흔들림이 없으며, 비상시 누설 전류를 안전하게 지중으로 방출할 수 있는 접지 단자가 포함되어 있습니다.

교체 설치 후 절연저항 측정기를 사용하여 재측정한 결과, 절연 저항 값이 정상 수치인 0.2 옴 이상(무한대 )으로 회복된 것을 확인할 수 있었습니다.

6. 주변 연계 회로 추가 점검 및 조명 배선 정리 (사진 5 참고)

전기 수리 시에는 문제가 발생한 단일 지점만 교체하고 작업을 마쳐서는 안 됩니다. 하나의 차단기 회로에는 여러 개의 콘센트와 조명 기구가 직렬 또는 병렬(송배선 방식)로 연결되어 있기 때문에, 인접한 부위에도 유사한 이상이 발생했는지 전수 조사를 실시해야 합니다.

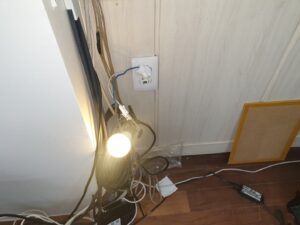

 (추가 연결 구역의 배선 상태 점검 및 임시 조명 장치를 활용한 테스팅 작업)

사진는 해당 회로 라인을 따라 연결된 다른 작업 구역의 배선 상태를 추가 점검하는 모습입니다. 가구 뒤쪽이나 벽면 하단에 설치된 보조 콘센트 및 연결 라인의 상태를 일일이 확인하였습니다.

테스트용 인공 조명 기구 및 측정 장비를 활용하여 전류의 흐름이 원활한지, 부하 적용 시 전압 강하가 발생하지 않는지 정밀하게 체크하였습니다. 일부 선로에서 느슨해져 있던 접속 단자 나사를 다시 단단히 죄어 접촉 불량 가능성을 사전에 차단하였습니다.

모든 시공 및 점검이 마무리된 후 분전반의 누전 차단기를 다시 올렸습니다. 차단기는 떨어진 현상 없이 정상적으로 ON 상태를 유지하였으며, 멀티미터 측정 결과 각 콘센트마다 220 V의 안정적인 표준 전압이 공급되는 것을 최종 검증하였습니다.

7. 가정 내 전기 안전 관리를 위한 당부 사항

구산동 현장 사례와 같이 전기 고장은 눈에 보이지 않는 벽 내부나 기구 안쪽에서 서서히 진행되는 경우가 많습니다. 안전한 주거 환경을 유지하기 위해 다음의 관리 수칙을 기억해 두시는 것이 좋습니다.

1. 차단기가 다시 올라가지 않을 때의 조치

• 차단기가 떨어지면 강제로 여러 번 올리지 마시고, 우선 해당 회로에 연결된 가전제품의 플러그를 모두 뽑으시기 바랍니다.
• 플러그를 다 뽑은 상태에서 차단기가 올라간다면 사용 중이던 가전제품의 누전일 가능성이 높습니다.
• 플러그를 모두 뽑았음에도 차단기가 올라가지 않는다면 벽 내부 배선이나 콘센트 자체의 결함이므로 즉시 전문 기술자의 출장 점검을 받아야 합니다.

2. 멀티탭 및 콘센트 사용 시 주의점

• 플러그를 꽂았을 때 헐겁게 느껴지거나 살짝만 건드려도 빠지는 콘센트는 내부 단자 장력이 약해진 상태이므로 즉시 교체해야 합니다.
• 먼지가 많이 쌓이는 침대 뒤나 가구 구석의 콘센트는 주기적으로 먼지를 제거하여 트래킹 화재를 예방해야 합니다.

3. 노후 차단기 및 전기 기구의 주기적 교체

• 누전 차단기 및 콘센트 기구는 영구적인 부품이 아닌 소모품입니다. 권장 교체 주기(약 10년)가 지난 노후 주택의 전기 설비는 정기적인 점검을 통해 미리 교체해 주시는 것이 바람직합니다.

8. 글을 마치며

전기는 일상생활에 필수적인 편리함을 제공하지만, 정기적인 관리와 점검이 소홀해지면 순식간에 재산과 인명에 피해를 주는 위험 요소로 변할 수 있습니다.

특히 건물 연식이 다양한 은평구 구산동 지역에서는 평소 집 안의 전기 반응(차단기 내려감, 스파크 발생, 콘센트 발열 등)에 관심을 기울이는 것이 중요합니다. 작은 이상 징후라도 발견된다면 방치하지 마시고 전문 진단을 받으시는 것을 권장합니다.

저희 전문 기술팀은 은평구 전 지역의 주택, 빌라, 상가에 대한 전기 공사, 누전 수리, 차단기 교체, 배선 점검 작업을 안전 수칙에 맞춰 꼼꼼하게 진행하고 있습니다. 철저한 원인 분석과 정석 시공으로 안심하고 전기를 사용하실 수 있도록 최선을 다하겠습니다. 전기 관련 궁금증이나 점검이 필요하시다면 언제든 편하게 문의해 주시기 바랍니다.
