불광동 전기공사 누전 차단기 내려감 원인과 전문 출장 점검 수리 가이드

은평구 불광동 일대에서 갑작스럽게 집안이나 점포의 전기가 일부 차단되거나, 두꺼비집 내부의 누전차단기를 위로 올려도 바로 툭 떨어지며 전원 공급이 중단되는 상황을 겪고 계신가요? 불광동은 불광역(3·6호선 환승역) 주변의 주요 상업지구 및 대조시장, NC백화점 인근 상권부터 독바위역 부근, 북한산 자락 및 불광1·2동 일대에 길게 형성된 다세대주택, 연립빌라, 단독주택 및 소형 원룸 단지에 이르기까지 매우 다채로운 주거 환경을 형성하고 있는 은평구의 대표적인 지역입니다. 전기는 현대 주거 및 상업 활동의 핵심 축이지만, 눈에 보이지 않는 유기적 회로망으로 연결되어 있어 단순한 부주의로 넘기거나 원인 미상의 상태에서 차단기를 강제로 올려 고정시키는 행위는 자칫 아크 스파크에 의한 전기 화재나 감전 사고라는 치명적인 결과로 이어질 수 있습니다. 이번 글에서는 불광동의 입지적·건축적 특성에 따른 주요 전기 고장 원인을 정리하고, 현장에서 실제 진행된 정밀 누전 점검, 노후 차단기 철거, 내부 배선 교체 및 몰딩 마감 과정까지 서술형으로 상세히 다루어 드리겠습니다.

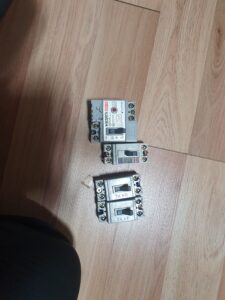

현장에서 완전히 철거된 노후 누전차단기 및 배선차단기 세트

(설명: 오랜 세월 가동되면서 내부 메커니즘이 열화되고 누수 및 먼지로 피복 오염이 진행되어 철거 처리한 누전차단기와 배선차단기 모습)

1. 불광동 지역 주거 환경 특성과 노후 차단기 철거의 당위성

은평구 불광동 지역은 1990년대 전후에 집중적으로 조성된 빌라 및 다세대주택, 그리고 북한산 자락을 따라 위치한 구형 단독주택의 비중이 매우 높습니다. 당시 시공된 주택들은 당대의 전력 소비 수준인 단상 220V, 30A 미만의 계약 전력 기준으로 설계되어 있어, 최근 가구마다 필수적으로 가동하는 고전력 가전제품(인덕션, 냉난방기, 건조기, 식기세척기, 전기보일러 등)을 동시 가동할 경우 분전함 내부가 쉽게 과부하 상태에 노출됩니다.

첫 번째 사진은 불광동 현장의 노후 분전함에서 직접 철거한 구형 누전차단기(30 A)와 배선차단기( 20 A) 부품들입니다. 차단기는 기계적 스프링과 바이메탈, 그리고 미세 전류의 불균형을 감지하는 영고리 코일 센서로 작동하는 일종의 정밀 안전 장치입니다. 권장 수명인 8~10년을 초과하여 수십 년간 사용될 경우, 내부 접점 부위에 지속적인 열 변형이 누적되거나 먼지와 유분 침투로 인해 절연 성능이 대폭 떨어집니다.

차단기가 노후되었을 때 발생하는 위험은 크게 두 가지로 구분됩니다. 첫째는 실제 누전이 발생하지 않았음에도 정전기나 인근 가전의 전원 켜짐 순간 생기는 정상적인 돌입전류를 누전으로 오인하여 떨어진 뒤 다시 올라가지 않는 ‘과감도 오작동’입니다. 둘째는 훨씬 더 위험한 경우로, 벽 내부 배선관에서 실제 전기가 흘러나오고 있음에도 차단기 내부 접점이 붙어 버려 전원을 끄지 못하는 ‘불작동(부작동) 현상’입니다. 사진 속 제품들처럼 단자대 나사 주변에 탄화 흔적이 있거나 테스트 버튼 반응이 민첩하지 못하다면 즉각적인 철거와 규격품 전면 교체가 필수적입니다.

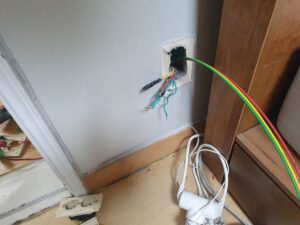

거실 및 방 벽면 콘센트 박스 해체 후 신규 전선 입선 점검 현장

(설명: 누전이 발생한 분기 회로의 벽체 콘센트 박스를 탈거하고 배선관 내부에 신규 전선 및 접지선을 끌어올려 정밀 점검하는 모습)

2. 콘센트 박스 해체 및 벽체 매립 배선 절연파괴 정밀 진단

가정집이나 상가에서 특정 구역의 콘센트에 플러그를 꽂을 때 차단기가 떨어지거나, 아무런 제품을 꽂지 않았음에도 차단기가 올라가지 않는다면 이는 벽체 내부 매립 배선관이나 콘센트 단자대에 전기적 이상이 생겼음을 의미합니다. 사진 2는 불광동 빌라 거실 벽면에 설치되어 있던 노후 2구 콘센트 단자대를 완전히 탈거하고, 벽체 파이프관 내부에 매립되어 있던 전선들을 바깥으로 인출하여 절연저항 상태를 정밀 확인하는 장면입니다.

불광동 일대 노후 주택의 콘센트 회로에서 누전이 발생하는 주요 요인은 다음과 같이 요약할 수 있습니다.

• 건물 벽체 수분 침투 및 결로: 단열이 취약한 외부 접촉 벽면(특히 북한산 인근 산자락 주택가 등)의 콘센트 박스 내부에는 겨울철 결로나 장마철 빗물 유입으로 촉촉하게 습기가 고이기 쉽습니다. 수분이 전선 단자에 닿으면 미세한 누설전류가 벽체 콘센트 박스로 흘러 차단기를 작동시킵니다.
• 접지선 미설치 및 단선: 과거에 지어진 빌라의 경우 접지선(녹색/노란색)이 생략되어 있거나 배선관 내부에서 단선되어 가전제품 누전 시 감전 사고를 방지하지 못하는 구조가 많습니다.
• 전선 피복의 경화 현상: 장기간 높은 부하 전류가 흘러 전선관 내부 온도가 오르내림을 반복하면 전선 피복(PVC insulation)이 딱딱하게 경화(Hardened)되면서 균열이 생기고, 이 균열을 통해 누전이 시작됩니다.

수리 기사는 이 과정에서 정밀 절연저항계(Megger)를 활용합니다. 메인 전원을 안전하게 차단한 상태에서 각 전선과 접지(또는 건물 구조체) 사이의 절연저항 값을 측정할 때, 수치가 법적 규정 수치인  0.2(메가옴) 이상을 명확히 유지해야 안전합니다. 측정값이 0에 가깝다면 사진처럼 박스 내 전선을 완전히 분리하여 수분 영향 구간을 제거하고 최신 2.5 sq 동선으로 교체 결선해 주는 공정을 거쳐야 합니다.

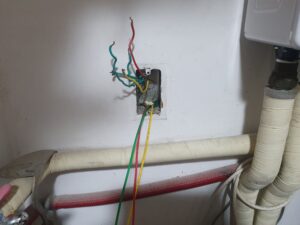

보일러 및 수전 인근 벽체 박스 전선 재배선 및 습기 차단 작업

(설명: 습기 유입이 잦은 보일러 수전 인근 콘센트 박스 내 전선을 고성능 절연 테이핑 및 안전 연결재로 재결선하는 과정)

3. 습기 노출 구역(보일러실 및 베란다) 배선 재정비 및 안전 조치

주택에서 누전이 가장 빈번하게 발생하는 장소 중 하나가 바로 보일러실, 세탁실, 그리고 베란다 수전 주변입니다. 불광동 지역의 다세대주택 및 빌라 구조상 보일러실과 세탁 공간이 좁게 인접해 있는 경우가 많은데, 보일러 배관 연결부에서의 미세 누수나 세탁기 배수 과정에서 발생하는 튀김 수분, 겨울철 배관 한파 보온재 내부 결로 등이 벽면 전선 박스로 침투하기 쉽습니다.

사진 3은 보일러 온수·냉수 배관 바로 뒤편 벽면에 매립된 전선관 박스 내부를 정밀 정비하는 현장입니다. 수분이 직접적으로 튀거나 습기가 상시 잔류하는 위치에서는 기존의 일반 전선 연결 방식으로는 오래 버티지 못하고 다시 누전이 재발할 확률이 매우 높습니다.

따라서 현장에서는 다음과 같은 철저한 방수·절연 조치를 단행합니다.

1. 손상 배선 절단 및 신규 인출: 수분에 노출되어 동선 표면이 검게 부식된 기존 전선을 과감히 잘라내고, 배선관 내부 깊은 곳의 깨끗한 원선을 인출합니다.
2. 방수 접속재 및 자기융착 테이프 시공: 단순히 일반 PVC 전기테이프만 감는 것에 그치지 않고, 수분 침입을 완전히 차단하는 방수용 수접속재나 고무 재질의 자기융착 절연테이프를 활용하여 2중, 3중으로 밀봉 마감합니다.
3. 접지 회로의 확실한 연결: 보일러나 세탁기 등 물을 사용하는 대용량 기기는 내부 누전 발생 시 인체 감전 위험이 매우 크므로, 연두색/노랑색 표준 규격 접지선을 분전함까지 단선 없이 완벽하게 통신 연결시킵니다.

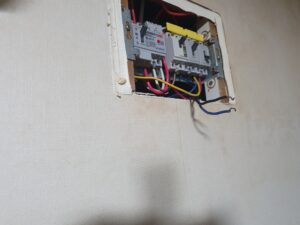

메인 배선차단기 및 분기 누전차단기 개별 정밀 재결선 작업 완료

(설명: 한국전기설비규정(KEC) 규격에 맞추어 메인 32A 배선차단기와 분기 20A 누전차단기 3개를 차례로 마운팅하고 선로를 세심하게 정돈한 분전함 내부)

4. KEC 규격 기준에 맞춘 분전함(두꺼비집) 내부 완벽 재구성

수리 공정 중 가장 핵심적인 작업은 집안 전체의 전력 통제 센터 역할을 수행하는 분전함(배전반) 내부를 최신 표준 규격에 맞게 완벽하게 재구성하는 것입니다. 불광동의 구형 빌라나 주택 상당수는 과거 방식인 ‘메인 차단기 = 누전차단기(ELB)’, ‘하부 분기 차단기 = 배선차단기(MCCB)’ 구조를 취하고 있습니다.

이 과거 방식은 단 한 곳의 전등이나 베란다 콘센트에서 미세한 누전이 발생하더라도 집안 전체의 메인 누전차단기가 툭 떨어져, 집 전체 전등과 냉장고, TV 등 모든 전원이 순식간에 차단되는 치명적인 불이익이 있었습니다.

사진 4는 최신 한국전기설비규정(KEC) 안전 요구 기준을 적용하여 완벽하게 정비한 분전함의 내부 기구 배치 상태입니다.

• 메인 차단기: 전체 과부하 및 숏트(단락) 사고만을 담당하는 32 A 주택용 배선차단기(MCCB)를 설치합니다.
• 분기 차단기: 전등, 거실 콘센트, 주방 및 보일러 구역 등 각 회로별로  20 A 주택용 누전차단기(ELB)를 독립적으로 구성합니다.

이렇게 회로 개편 시공을 마치게 되면, 향후 주방 콘센트에서 가전제품 이상으로 누전이 발생하더라도 해당 주방 차단기 1개만 내려갈 뿐, 집안의 다른 방 전등이나 거실, 안방 콘센트는 정상 전력을 유지하므로 생활 불편을 최소화하고 고장 원인 구역을 곧바로 파악할 수 있게 됩니다. 전선 체결 시 나사가 아주 미세하게라도 풀려 있으면 전력 흐름 시 발생하는 진동에 의해 유격이 생기고 접촉저항 상승으로 인한 열화 화재가 생기므로, 스크루 드라이버를 활용해 고탄성 결속 압착 상태를 철저히 검증합니다.

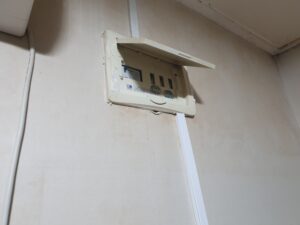

백색 보호 커버 설치 및 원라인 전용 몰딩 라인으로 완벽 마감된 분전함

(설명: 전선 마감 보호용 PVC 몰딩관을 벽체에 밀착 신설하고 완벽하게 커버를 부착하여 최종 작동 검측에 들어간 모습)

5. 노출 배선 보호 몰딩 시공 및 최종 안전 검측 프로세스

차단기 교체와 내부 결선 정비가 완료된 후에는 물리적 충격이나 외부 먼지, 습기 유입으로부터 전선을 보호하고 실내 미관을 깔끔하게 유지하기 위한 몰딩(몰드) 마감 작업이 이뤄집니다. 사진 5는 분전함 하단으로 새롭게 인출된 라인을 고강도 백색 PVC 몰딩 파이프 내부로 안전하게 입선하여 벽면 몰딩을 내리고, 안전 보호 커버까지 완벽히 체결한 최종 완료 상태입니다.

벽체 매립관의 파손이나 슬라브 내부 전선관 막힘으로 인해 벽 속으로 전선을 새로 넣기 불가능한 현장의 경우, 이와 같은 깔끔한 몰딩 마감 배선 공사가 가장 안전하고 확실한 대안이 됩니다. 몰딩 시공은 단순히 보기 좋게 다듬는 것 이상으로 전선 피복이 외부에 노출되어 긁히거나 가구에 눌리는 물리적 손상을 근본적으로 차단해 주는 중요한 보호 장벽(Protective barrier) 역할을 담당합니다.

모든 공정이 마무리된 직후에는 세 가지 핵심 측정 장비를 동원하여 3단계 최종 검측 과정을 수행합니다.

3단계 정밀 검측 프로세스

1. 정격 전압 도통 테스트: 테스터기로 각 콘센트 유닛에 단상 220V 전압이 210V  230V 오차 범주 내에서 안정적으로 유효하게 인가되는지 점검합니다.
2. 트립 동작 테스트: 신설된 모든 누전차단기 전면의 시험 버튼(Yellow/Red 버튼)을 눌러 기계적 트립 메커니즘이 0.03 초 이내에 지연 없이 즉각 차단되는지 시험합니다.
3. 부하 전류(A) 측정: 후크온 메터(Clamp Meter)를 차단기 2차 측 전선에 물려 주요 에어컨 및 난방 가동 시 허용 전류 기준치(20 A의  80% 이내로 안정되게 관리되는지 확인합니다.

불광동 지역 주민 및 상가 운영자를 위한 긴급 전기 대처 가이드

갑작스러운 정전이나 차단기 내려감 현상이 일어났을 때 불광동 주민 여러분께서 현장에서 침착하게 시도해 보실 수 있는 실전 응급 조치 수칙과 안전 유지보수 팁을 공유해 드립니다.

1. 차단기가 내려갔을 때의 단계별 자가 진단 법

• 1단계 (분전함 상태 확인): 분전함 커버를 열어 메인 차단기가 내려갔는지, 아니면 하부 분기 차단기 중 하나가 내려갔는지 눈으로 확인합니다.
• 2단계 (플러그 전면 분리): 차단기가 내려간 해당 구역(예: 주방, 베란다, 안방 등)에 꽂혀 있는 모든 가전제품(냉장고, 세탁기, 밥솥, 멀티탭 등)의 플러그를 벽면 콘센트에서 완전히 뽑아냅니다.
• 3단계 (차단기 재작동 테스트):
  • 플러그를 다 뽑은 후 차단기가 정상적으로 올려지는 경우: 벽 속 배선이 아닌, 연결해서 사용하던 가전제품 내부(모터, 히터 부품 등)에서 누전이 발생한 것입니다. 제품을 하나씩 다시 꽂아보며 차단기를 떨어뜨리는 원인 기기를 찾아내 해당 가전 A/S를 신청하셔야 합니다.
  • 플러그를 모두 뽑았음에도 차단기가 올라가지 않거나 즉시 다시 떨어지는 경우: 콘센트 박스 내부 수분 침투, 벽 속 매립 전선 피복 절연파괴, 또는 차단기 자체의 고장입니다. 이 경우 강제로 차단기를 올리려 하지 마시고 즉시 전문 전기 출장 점검을 요청하셔야 합니다.

2. 불광역 주변 상권 및 대조시장 점포의 예방법

불광역 인근 상권이나 대조시장, NC백화점 주변의 식당, 카페, 주점 등 상업 공간은 튀김기, 업소용 냉장고, 간판, 냉난방기 상시 가동으로 전력 과부하와 누전 위험에 상시 노출되어 있습니다. 특히 주방 주변 수전 근처의 콘센트 습기 관리와 옥외 간판 배선의 빗물 침투 방지는 영업 중단 사고를 막는 핵심 요소입니다. 월 1회 차단기 전면 테스트 버튼을 눌러 정상 동작을 확인하고, 분전함 내부 먼지를 정기적으로 청소해 주는 것만으로도 예기치 못한 전기 사고를 대폭 예방할 수 있습니다.

전기 설비는 철저한 안전 규격 준수와 정교한 진단 기술이 뒷받침될 때 비로소 안심하고 편리하게 이용할 수 있습니다. 은평구 불광동 지역에서 발생한 원인 불명의 누전 차단기 내려감, 전등 깜빡임, 타는 냄새, 스파크 발생, 노후 분전함 교체, 전용 단독 회로 증설 공사가 필요하실 때는 검증된 장비와 축적된 기술력을 보유한 전기 출장 전문가를 통해 안전하고 정밀하게 해결하시기 바랍니다.
