은평구 수색동 전기공사 누전 차단기 내려감 원인 파악 및 현장 출장 정밀 수리

은평구 수색동 일대에서 갑작스럽게 집안이나 점포의 일부 전원이 꺼지거나, 두꺼비집 내부의 누전차단기가 스위치를 위로 올리지마자 ‘툭’ 떨어지며 복구되지 않는 전기 고장 상황을 겪고 계신가요? 수색동은 경의중앙선 수색역과 상암 디지털미디어시티(DMC) 상권에 인접해 있으며, DMC 신축 아파트 단지들과 오랫동안 자리를 지켜온 다세대 빌라, 단독주택, 소형 원룸 및 기존 구도심 상가가 다채롭게 공존하는 은평구의 대표적인 변모 구역입니다. 전기는 주거생활과 상업 활동에 없어서는 안 될 핵심 에너지원이지만, 눈에 보이지 않는 벽체 및 천장 내부 회로망으로 얽혀 있어 단순한 부주의로 치부하거나 원인을 모른 채 차단기를 강제로 밀어 올려 고정하려는 시도는 아크 스파크에 의한 대형 전기 화재나 치명적인 감전 사고로 이어질 수 있습니다. 이번 가이드에서는 수색동의 건축·주거 환경 특성에 따른 전기 고장 원인을 정리하고, 실제로 진행된 현장 정밀 진단, 매립 조명 및 가구 콘센트 수리, 차단기 전면 교체 과정까지 상세한 서술형으로 다루어 드리겠습니다.

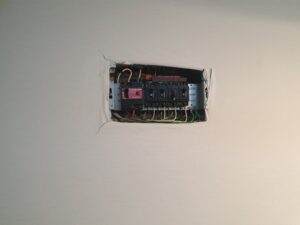

수색동 주택 내부의 노후 매립형 분전함(두꺼비집) 점검 현장

(설명: 도배지 개봉 후 내부 배선 및 메인 누전차단기와 분기 배선차단기들의 연결 상태를 점검하는 수색동 현장의 분전반 모습)

1. 수색동 지역 주거 환경 특성과 노후 분전반 고장의 구조적 이유

은평구 수색동은 수색역 일대 재개발을 통해 들어선 대단지 신축 아파트와 함께, 1990년대부터 2000년대 초반에 조성된 연립빌라, 다세대주택, 단독주택이 공존하는 복합 구역입니다. 재개발 미포함 구역이나 구형 주택들의 경우, 단상 220 V,  30 A 수준의 단소한 계약 전력 수용량으로 시공되어 있어 최신 고전력 가전(인덕션, 건조기, 시스템 에어컨, 식기세척기, 전기보일러 등)을 동시 가동할 때 분전함 내부에 누적되는 부하 열화 현상이 심각합니다.

첫 번째 현장 사진은 수색동 주택 벽면에 매립된 구형 분전함의 도배지 주변을 개봉하여 내부 상태를 노출시킨 장면입니다. 과거 시공 방식인 ‘메인 차단기 = 누전차단기( 30 A )’, ‘하부 분기 차단기 = 배선차단기( 15 A ~20 A )’ 체계가 구축되어 있음을 볼 수 있습니다. 이 구형 방식은 집안 내 단 한 곳의 콘센트나 조명 라인에서 아주 미세한 전류 누출이 발생해도 메인 누전차단기가 집 전체의 전원을 한 번에 차단해 버리는 고질적인 불이익을 안고 있습니다.

차단기는 내부 바이메탈 및 미세 전류 불균형을 감지하는 영상변류기(CT) 코일 센서로 가동되는 정밀 기계 부품입니다. 교체 주기인 8년~10년을 초과하여 장기간 가동될 경우 접점 부위의 스프링 탄성이 저하되거나 먼지 및 수분으로 절연 성능이 대폭 저하됩니다. 이로 인해 집안 전체가 정전되거나, 반대로 누전이 발생했음에도 차단기가 떨어지지 않는 차단기 불작동 사고 위험에 상시 노출됩니다.

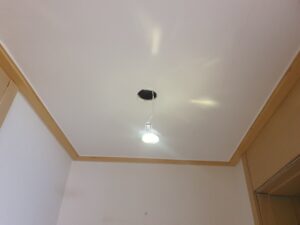

천장 타공 구멍으로 인출된 매립형 매립등(다운라이트) 절연 점검 현장

(설명: 천장 우물천장 타공 부위에서 인출한 LED 매립 조명 기구 및 내부 전선 단자대의 피복 절연 상태를 정밀 확인하는 장면)

2. 조명 회로 및 천장 매립등 잔불·누전 발생 메커니즘 분석

주택이나 상가에서 콘센트 회로는 이상이 없는데 전등 스위치를 켤 때마다 차단기가 떨어지거나, 스위치를 꺼도 잔불 현상(잔상)이 남아 반짝거린다면 이는 조명 전원선 및 조명기구 자체의 절연 파괴가 원인입니다. 사진 2는 수색동 현장의 천장 우물천장에 타공된 매립 구멍에서 다운라이트 매립등 조명 유닛을 인출하여 배선 상태를 점검하는 정교한 작업 과정입니다.

수색동의 구형 주택 및 빌라 천장 내부 구조에서는 다음과 같은 원인으로 전등 회로 누전이 빈번하게 발생합니다.

• 천장 내부 결로 및 습기 고임: 외부와 맞닿은 상부 슬라브 천장재 내부나 환기 파이프 주변에는 장마철 빗물 미세 유입 및 겨울철 온도 차로 인한 결로 수분이 발생하기 쉽습니다. 수분이 전등 와이어 커넥터나 등기구 안정기(LED 드라이버) 내부로 흘러 들어가면 차단기가 내려갑니다.
• 매립등 방열 열화로 인한 전선 피복 손상: 최근 매립형 LED 다운라이트 시공이 늘어나면서, 등기구 상단에서 발생하는 발열이 천장 속 좁은 공간에 갇혀 기존 전선 PVC 피복을 딱딱하게 경화(Hardening)시킵니다. 경화된 전선이 피복 균열을 일으켜 천장 경량 철골(M-bar) 구조체와 접촉하면 누전 반응이 일어납니다.
• 스위치 선과 상선( L 선 ) 결선 오류: 전등 스위치로 중성선( N 선 )이 들어가고 상선( L 선 )이 조명으로 직접 공급되도록 오결선된 경우, 스위치를 꺼도 조명에 상시 전압이 인가되어 잔불 현상이 생기거나 습기 유입 시 즉시 차단기를 트립시키는 원인이 됩니다.

수리 기사는 정밀 절연저항계(Megger)의 측정 단자를 전등 상선과 중성선, 그리고 천장 접지선에 인가하여 저항 수치가 법적 규정치인 0.2(메가옴) 이상을 명확하게 유지하는지 검증하고 손상 구간 전선을 새 동선으로 인입 교체합니다.

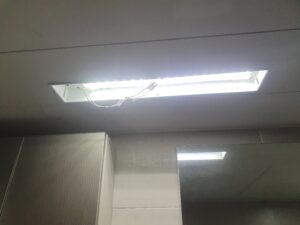

욕실 상부 매립형 LED 조명 및 거울 간접등 배선 정비

(설명: 습도가 매우 높은 욕실 천장 콘크리트 슬라브 하단 조명 박스 내 배선을 방수 접속 처리하고 점검하는 현장)

3. 습기 노출 구역(욕실 및 파우더룸) 전등 회로 절연저항 파괴 진단

주택 내부에서 누전 발생 비율이 가장 높은 장소 중 하나가 바로 욕실, 샤워부스, 그리고 세면대 상부 거울 조명 구간입니다. 수색동 현장의 경우 욕실 상부 텍스 천장 내부로 매립되는 LED 간접 조명 및 샤워실 조명 라인이 인접해 있어 상시 높은 습도 환경에 내몰려 있었습니다.

사진 3은 욕실 상장장에 부착된 긴 사각형 형태의 매립 LED 조명 틀을 개봉하여, 천장 배선관에서 인출된 전선들과 조명용 안정기의 접속 상태를 세심하게 정비하고 있는 현장 모습입니다.

욕실 및 샤워실 구역의 누전 진단 및 조치 포인트는 다음과 같이 체계적으로 실행됩니다.

1. 와이어 커넥터 및 방수 절연 테이핑 마감: 습기가 원천적으로 침투하지 못하도록 단순 절연테이프 마감을 지양하고, 자기융착 고무 절연테이프와 방수 접속용 기계식 터미널을 도입하여 2중 3중 밀봉 처리를 단행합니다.
2. 욕실 전용 누전차단기 회로 분리: 욕실 전원 및 조명 회로는 미세한 습기에도 감전 위험이 매우 크므로, 일반 30 mA 감도 차단기 대신 필요시 15 mA 고감도 고속 차단기를 별도로 할당하거나 분기 회로를 명확하게 독립시킵니다.
3. 등기구 하우징 및 천장 접지선 강화: 조명 기구의 금속 프레임에 접지선(연두색/노랑색)을 확실하게 체결하여, 만에 하나 등기구 내부 절연이 파괴되더라도 전류가 인체로 흐르지 않고 차단기로 흘러 들어가 즉시 전원을 차단하도록 조치합니다.

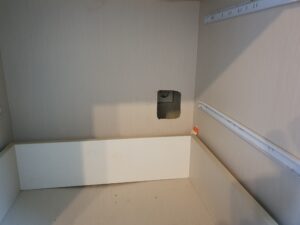

빌트인 가구 및 싱크대 내부 숨겨진 매립 콘센트 박스 점검 현장

(설명: 아일랜드 식탁 및 싱크대 내부 목재 가구 벽면에 매립된 전원 콘센트 박스를 분해하여 습기 침투 및 접촉 상태를 확인하는 모습)

4. 빌트인 가구 및 싱크대 내부 숨겨진 콘센트 박스 누전 원인과 대책

최근 수색동 일대의 주택 리모델링 현장이나 신축급 빌라에서는 미관을 위해 싱크대 아일랜드 식탁 내부, 인덕션 하부장, 서랍장 뒤편 목재 가구 벽면에 콘센트 박스를 매립 설치하는 경우가 대단히 많습니다. 그러나 이러한 빌트인 가구 내부 콘센트는 외부 눈에 잘 띄지 않아 누전 고장이 발생했을 때 원인 파악이 가장 어려운 사각지대로 작용합니다.

사진 4는 수색동 현장의 빌트인 서랍장 내부 목재 배면 판넬을 타공하여 설치된 2구 콘센트 박스 내부를 정밀 검사하는 장면입니다. 싱크대 수전이나 배수구관이 인접해 있는 가구 내부 특성상, 미세한 배수관 물비침 현상이나 요리 중 흘러든 수용성 유분 및 습기가 가구 뒷면 벽체 단자함으로 스며드는 사례가 흔히 발생합니다.

• 가구 목재 합판의 수분 흡수 및 누전: 목재 합판은 수분을 흡수하는 성질이 있어, 물을 머금은 합판이 콘센트 뒷면 단자 나사에 직접 접촉하면 은폐된 상태에서 누설전류가 지속적으로 발생합니다.
• 단자 헐거워짐으로 인한 국부 발열: 서랍장을 열고 닫는 과정에서 케이블이 치이거나, 고전력 가전(에어프라이어, 밥솥, 오븐)을 꽂아 쓸 때 나사가 미세하게 풀리면 접촉 저항이 급증하여 사진 속 박스 주변 목재가 탄화되거나 아크 스파크가 생길 수 있습니다.

수리 기사는 해당 가구 내부 콘센트를 분해하여 부식되거나 열화된 전선 구역을 잘라내고, 절연 저항을 측정하여 수치가 정상으로 회복된 것을 확인한 뒤 절연 보호관을 씌워 완벽하게 재결선 시공을 완료합니다.

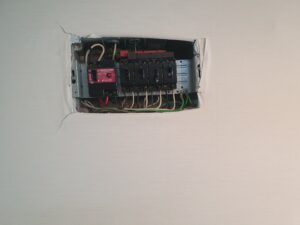

노후 차단기 철거 후 신형 배선·누전차단기 세트로 재구성된 분전함

(설명: 한국전기설비규정(KEC) 안전 요구에 맞추어 메인 차단기와 분기 차단기들의 배선을 완전 정돈하고 교체 완료한 분전반 내부)

5. KEC 규격 기준에 맞춘 차단기 교체와 3단계 안전 검측 프로세스

현장 내 천장 조명 회로, 욕실 습기 회로, 가구 빌트인 콘센트 회로의 개별 누전 원인을 모두 진단하고 손상 선로 수리를 마친 후에는, 집안 전체의 전원 통제 센터인 분전함(두꺼비집) 내부 부품을 최신 한국전기설비규정(KEC) 표준에 맞추어 전면 신설 교체합니다.

사진 5는 노후하여 부식되고 절연이 저하되었던 기존 차단기들을 완전히 철거하고, 최신 KS 인증 규격 제품들로 새롭게 배선 마운팅을 완료한 완벽한 분전함 내부 상태입니다.

• 메인 차단기: 전체 과부하 및 숏트(단락) 사고를 종합적으로 제어하는 32 A 주택용 배선차단기(MCCB)를 신설 배치합니다.
• 분기 차단기: 전등, 거실 콘센트, 주방 가전, 에어컨 단독 회로 등 각 구역별로 20 A 주택용 누전차단기(ELB)를 독립 구성합니다.

이와 같이 회로를 최신 안전 표준으로 개편하면, 향후 주방이나 욕실 한곳에서 가전제품 이상 및 수분 유입으로 누전이 발생하더라도 해당 구역의 소형 분기 차단기 1개만 내려갈 뿐, 안방 전등이나 거실, 냉장고 전원은 정상 작동을 유지하여 생활의 불편을 최소화할 수 있습니다. 차단기 단자 나사 체결 시에는 고탄성 스크루 드라이버를 활용하여 수평 압착 상태를 철저히 검증함으로써 진동에 의한 나사 풀림 현상을 근본적으로 차단합니다.

3단계 정밀 안전 검측 프로세스

모든 차단기 체결 및 선로 재구성 공정이 완료된 직후에는 세 가지 전문 계측 장비를 동원하여 엄격한 검측을 단행합니다.

1. 정격 전압 도통 측정: 멀티테스터기를 사용하여 각 방 콘센트 및 조명 유닛에 단상 220 V 전압이 210 V ~ 230 V오차 범주 내에서 안정적으로 인가되는지 점검합니다.
2. 트립 메커니즘 동작 테스트: 각 누전차단기 전면의 시험 버튼(Yellow/Red 버튼)을 눌러 기계적 차단 메커니즘이 0.03 초 이내에 지연 없이 민첩하게 차단되는지 시험합니다.
3. 클램프 메터 부하 전류(A) 측정: 후크온 메터(Clamp Meter)를 차단기 2차 측 출력선에 걸어 에어컨 및 난방기 동시 가동 시 허용 전류 수치( 20A )의 80% 이내로 안전하게 유지되는지 정밀 측정합니다.

수색동 지역 주민 및 점포 운영자를 위한 긴급 전기 대처 가이드

갑작스러운 정전이나 차단기 내려감 현상이 발생했을 때 수색동 주민 여러분께서 현장에서 즉시 시도해 보실 수 있는 실전 응급 자가 진단 수칙과 예방법을 공유합니다.

1. 차단기가 내려갔을 때의 단계별 자가 진단법

• 1단계 (분전함 개봉 및 위치 확인): 두꺼비집 커버를 열어 메인 차단기가 내려갔는지, 하부의 특정 분기 차단기 중 하나가 내려갔는지 눈으로 확인합니다.
• 2단계 (가전제품 플러그 전면 분리): 차단기가 내려간 해당 구역(예: 주방, 욕실, 안방 콘센트 등)에 연결된 모든 가전제품(냉장고, 세탁기, 밥솥, 멀티탭, 청소기 등)의 플러그를 벽면 콘센트에서 완전히 뽑아냅니다.
• 3단계 (차단기 재작동 테스트):
  • 플러그를 다 뽑은 후 차단기가 정상적으로 올려지는 경우: 벽 속 매립 배선이 아닌, 연결해서 사용하던 가전제품 내부(모터, 히터, 전원 어댑터 부품 등)에서 누전이 발생한 것입니다. 제품을 하나씩 다시 꽂아보며 차단기를 떨어뜨리는 원인 기기를 찾아내 해당 가전 A/S를 신청하셔야 합니다.
  • 플러그를 모두 뽑았음에도 차단기가 올라가지 않거나 즉시 다시 떨어지는 경우: 벽체 매립 전선 피복 손상, 천장 조명 안정기 파괴, 콘센트 박스 내부 수분 침투, 또는 차단기 자체 부품 고장입니다. 이 경우 무리하게 차단기를 강제로 올려 고정하려 하지 마시고 즉시 전문 전기 출장 점검을 요청하셔야 합니다.

2. 수색역 주변 상권 및 DMC 인접 점포 예방법

수색역 주변 음식점, 카페, 소형 마트 및 DMC 상권 인근 점포는 업소용 냉장고, 간판 조명, 튀김기, 냉난방기 상시 가동으로 전력 부하가 대단히 높습니다. 특히 주방 수전 근처 콘센트 습기 관리와 빗물 노출 옥외 간판 배선 관리는 갑작스러운 영업 중단 사고를 막는 핵심 요소입니다. 월 1회 차단기 전면 테스트 버튼을 눌러 정상 작동 여부를 확인하고, 분전함 내부 Dust(먼지)를 정기적으로 제거해 주는 것만으로도 예기치 않은 전기 화재를 90% 이상 예방할 수 있습니다.

전기 설비는 철저한 안전 규격 준수와 정교한 진단 장비가 뒷받침될 때 비로소 안심하고 편리하게 이용할 수 있습니다. 은평구 수색동 지역에서 발생한 원인 불명의 누전 차단기 내려감, 전등 깜빡임, 타는 냄새, 아크 스파크 발생, 노후 분전함 교체, 매립등 수리, 전용 단독 회로 증설 공사가 필요하실 때는 검증된 장비와 축적된 기술력을 보유한 전기 출장 전문가를 통해 안전하고 정밀하게 해결하시기 바랍니다.
