역촌동 전기공사 누전 차단기 내려감 원인 파악 및 현장 출장 정밀 수리

은평구 역촌동 일대에서 갑작스럽게 집안이나 점포의 일부 전원이 차단되거나, 두꺼비집 내부의 누전차단기를 위로 올려도 바로 ‘툭’ 소리를 내며 떨어져 복구되지 않는 전기 고장 상황을 겪고 계신가요? 역촌동은 지하철 6호선 역촌역을 중심으로 서오릉로와 연서로가 관통하며, 역촌시장 및 응암오거리 상권과 인접한 주거 밀집 구역입니다. 특히 1980년대 후반부터 2000년대 초반 사이에 시공된 붉은 벽돌 다세대 빌라, 연립주택, 단독주택과 더불어 최근 지속적으로 조성된 신축 원룸 및 저층 빌라 단지가 공존하는 입지적 특성을 지니고 있습니다. 전기는 일상생활과 상업 활동에 필수적인 에너지원이지만, 눈에 보이지 않는 벽체 매립관 및 천장 배선망을 통해 흐르기 때문에 원인을 알 수 없는 상태에서 차단기를 강제로 올려 고정하려는 시도는 대형 전기 화재나 위험천만한 감전 사고로 이어질 수 있습니다. 이번 가이드에서는 역촌동의 건축·주거 환경 특성에 따른 전기 고장 원인을 분석하고, 현장에서 직접 수행된 정밀 절연 진단, 노후 차단기 철거, KEC 규격 기반의 분전함 개편 과정까지 상세한 서술형으로 다루어 드리겠습니다.

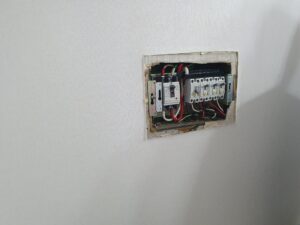

역촌동 다세대 빌라 분전반 내부 배선 및 노후 차단기 점검 현장

(설명: 노후된 주택 분전함 내부를 개봉하여 메인 배선차단기와 하부 분기 누전차단기들의 열화 상태 및 결선 상태를 확인하는 정밀 점검 모습)

1. 역촌동 지역 주거 환경 특성과 노후 빌라 전기 고장의 구조적 이유

은평구 역촌동은 평탄한 시가지 지형을 기반으로 오랫동안 형성된 전형적인 다세대·연립주택 밀집 지역입니다. 이 구역에 위치한 구축 빌라나 단독주택의 경우 시공 당시의 전력 소비 규격인 단상 220V, 30A 수준의 단소한 계약 전력 설비로 간설되어 있는 사례가 많습니다. 하지만 최근 가정마다 필수 가전으로 자리 잡은 고전력 기기(인덕션 전기레인지, 식기세척기, 의류건조기, 시스템 에어컨, 전기보일러 등)를 복수로 가동하면서 분전함 내부 및 벽체 배선에 누적되는 부하 열화 현상이 대단히 심각하게 나타납니다.

첫 번째 현장 사진은 역촌동의 한 구형 빌라 내부 분전함(두꺼비집) 커버를 개봉하여 내부 배선의 절연 피복 상태와 차단기 결선 단자를 정밀 검사하는 장면입니다. 과거 시공된 주택들 중 상당수는 ‘메인 차단기 = 누전차단기(30A)’, ‘분기 차단기 = 배선차단기(15 ~  20A)’ 형태로 잘못 배치된 기형적 구조를 유지하고 있습니다. 이 구형 체계에서는 집안 내부 중 단 한 곳(예: 화장실 조명이나 베란다 콘센트)에서 미세한 수분 침투로 누전이 발생해도 집 전체 전원을 관리하는 메인 누전차단기가 떨어져 세대 전체가 순간적으로 암흑에 빠지는 고질적인 불이익을 유발합니다.

차단기는 내부 바이메탈 스프링과 미세한 전류 불균형을 감지하는 영상변류기(CT) 코일 센서로 작동하는 정밀 기계 부품입니다. 권장 교체 주기인 8년~10년을 훨씬 초과하여 사용할 경우, 차단기 내부 접점 단자의 유격이 벌어지거나 감도 기믹이 마모되어 오작동을 일으킵니다. 그 결과 실제 누전이 없는데도 차단기가 떨어지거나, 반대로 매립선에서 실제 누전이 발생했음에도 차단기가 작동하지 않는 차단기 불작동 사고 위험에 상시 노출됩니다.

정밀 절연저항계(메거)를 활용한 선로 누전 수치 계측 과정

(설명: 디지털 절연저항 측정기의 단자를 분기 회로 상선과 중성선, 접지 단자에 접속하여 정확한 누설전류 수치를 측정하는 정밀 진단 현장)

2. 정밀 절연저항계(Megger)를 이용한 누전 진단 및 원인 분석

주택이나 상가에서 특정 콘센트에 플러그를 꽂을 때마다 차단기가 즉시 떨어지거나, 아무런 가전제품을 연결하지 않았음에도 차단기 레버가 위로 올라가지 않는다면 이는 벽체 매립 배선관이나 연결 콘센트 박스 내부에 전기적 절연 파괴(Insulation Breakdown)가 발생했음을 의미합니다. 사진 2는 역촌동 현장에서 메인 전원을 완전히 차단한 후, 전문 정밀 계측기인 절연저항계(Megger)를 활용하여 각 분기 선로의 저항값을 유효 수치로 측정하는 정교한 작업 과정입니다.

역촌동의 구형 빌라 및 다세대 주택 배선망에서는 다음과 같은 물리적 요인으로 누전이 빈번하게 발생합니다.

• 벽체 내부 수분 침투 및 결로 고임: 외부와 맞닿은 외벽 면 콘센트 박스나 장마철 옥상 방수층 균열로 유입된 빗물, 겨울철 실내외 온도 차로 인한 벽체 내부 결로 수분은 전선 접속 터미널대 내부로 스며듭니다. 수분이 동선 나선 부위에 닿으면 미세 누설전류가 발생하여 차단기를 트립시킵니다.
• 장기 과부하로 인한 전선 피복 경화(Hardening): 고전력 가전 사용으로 배선관 내부 전선에 고열이 지속되면, PVC 전선 피복이 딱딱하게 경화되면서 미세한 균열(Cracking)이 생깁니다. 이 균열 부위가 금속 스틸관이나 콘크리트 벽체의 수분층에 접촉하면 누전 현상이 본격화됩니다.
• 가전제품 내부 모터 및 히터 소자 절연 파괴: 벽체 배선 문제가 아닌, 연결되어 사용 중이던 음료 냉장고, 세탁기, 정수기, 밥솥 내부의 전자 부품이 열화되어 전류가 외함 접지선으로 누출되는 경우입니다.

수리 전문 기사는 정밀 절연저항계의 인가 전압을 활용해 상선(L선), 중성선(N선), 그리고 건물 구조체 접지선 사이의 저항값을 계측합니다. 전기설비기술기준에 따른 정수 기준치인 0.2(메가옴) 이상(가급적 무한대 수치)을 확실히 유지해야 정상으로 판단하며, 측정값이 0 옴에 가깝게 떨어지는 고장 선로는 인출 후 신규 2.5sq 동선으로 전면 교체 입선 작업을 진행합니다.

노후 차단기 철거 및 KEC 표준 규격 신형 차단기 마운팅 작업

(설명: 수명을 다하여 부식되고 절연 성능이 저하된 기존 차단기들을 차례로 탈거하고 최신 KS 규격 신형 차단기들을 분전반 레일에 고정하는 현장)

3. 노후 부품 전면 철거 및 KEC 규격 기준 회로 재구성

누전이 발생한 선로의 정비와 손상 배선 수리가 마무리되면, 집안 전체의 전력 통제 컨트롤 센터인 분전함(배전반) 내부 부품을 최신 한국전기설비규정(KEC) 기준에 맞추어 완전 개편합니다. 사진 3은 수십 년간 가동되면서 내부 접점 탄화 현상이 생기고 먼지와 오염물로 절연 성능이 떨어진 노후 차단기들을 완전히 철거하고, 최신 KS 규격 인증 제품을 고정 마운팅 레일에 안정적으로 체결하는 작업 장면입니다.

KEC 최신 안전 규격 회로 개편 원칙

1. 메인 차단기: 전체 전력의 과부하 및 단락(숏트) 사고만을 종합 제어하는 32A 주택용 배선차단기(MCCB)를 메인 위치에 배치합니다.
2. 분기 차단기: 전등 회로, 거실 콘센트, 주방 가전, 욕실 및 보일러 구역 등 각 독립된 라인별로 20A 주택용 누전차단기(ELB)를 각각 할당합니다.

이와 같이 회로 구성을 개편하면, 향후 주방이나 화장실 한곳에서 수분 유입 및 가전제품 이상으로 누전이 발생하더라도 해당 회로 담당 소형 분기 차단기 1개만 내려갈 뿐, 안방 전등이나 거실, 냉장고 전원은 정상 작동을 유지하여 정전에 따른 일상생활의 불편을 극대화하여 줄여줍니다.

메인 배선차단기 및 분기 누전차단기 2차 측 단자 결선 정비 완료

(설명: 각 분기 회로별 상선과 중성선을 차단기 출구 단자에 수평에 맞추어 견고하게 피복 결선하고 나사 압착을 철저히 완료한 상태)

4. 차단기 단자 압착 고정 및 결선 정밀 정비

신형 차단기를 분전함 내부에 마운팅한 이후에는 각 구역으로 나가는 전원 배선들을 차단기 단자에 완벽하게 압착 체결하는 세밀한 정비 공정이 이어집니다. 사진 4는 메인 32A 배선차단기와 하부 3개의 20A 주택용 누전차단기 단자대에 선로 유격 없이 정밀하게 피복을 벗겨낸 동선을 삽입하고 결선 완료한 장면입니다.

차단기 결선 작업에서 기술적으로 가장 중요한 핵심은 바로 ‘단자 나사의 확실한 수평 압착’입니다. 전선이 차단기 접속 단자 나사에 아주 미세하게라도 헐겁게 조여져 있으면, 전기가 흐를 때 발생하는 60Hz 주파수 미세 진동으로 인해 나사가 시간이 지날수록 조금씩 더 풀리게 됩니다. 이렇게 발생한 유격은 접촉 저항을 급격히 상승시켜 소모 전력이 증가함은 물론, 고열이 발생하여 전선 피복을 녹이고 결국 아크 스파크에 의한 대형 전기 화재로 번지는 원인이 됩니다.

수리 기사는 고탄성 스크루 드라이버를 사용하여 토크 기준에 맞추어 나사를 강하게 체결하고, 전선 인출관 라인을 직각과 수평에 맞게 다듬어 분전함 내부에서 선들끼리 복잡하게 얽히지 않도록 정돈합니다.

배선 정돈 및 안전 보호 커버 설치 후 최종 도통 동작 테스트

(설명: 분전함 내부에 안전 보호 커버를 완벽 부착하고 전용 테스터기로 전압 인가 및 차단기 트립 동작을 최종 테스트하는 모습)

5. 3단계 정밀 안전 검측 프로세스 및 최종 수리 완료

선로 수리와 분전함 내부 차단기 교체 및 결선 정돈이 끝나면, 사진 5와 같이 외부 먼지와 수증기 유입을 차단하고 감전 위험을 예방하는 백색 전용 보호 커버를 분전함에 완벽하게 부착합니다. 커버 부착 후에는 작업의 완벽성을 보장하기 위해 전문 측정 장비를 동원한 3단계 정밀 안전 검측 프로세스를 수행합니다.

3단계 정밀 안전 검측 프로세스

1. 정격 전압 도통 측정: 멀티테스터기를 사용하여 각 방 콘센트 및 조명 단자대에 단상 220V 전압이 210V ~ 230V 표준 오차 범주 내에서 안정적으로 인가되는지 정밀 측량합니다.
2. 트립 메커니즘 동작 테스트: 신설된 각 누전차단기 전면의 시험 버튼(Yellow/Red 버튼)을 눌러 내부 기계적 트립 메커니즘이 0.03초 이내에 지연 없이 즉시 전원을 차단하는지 검증합니다.
3. 클램프 메터 부하 전류(A) 측정: 후크온 메터(Clamp Meter)를 차단기 2차 측 출력선에 연결하여, 에어컨, 난방기, 인덕션 등 대형 가전 동시 가동 시 허용 전류 기준치(20A)의 80% 이내로 안정적으로 유지되는지 측정합니다.

역촌동 지역 주민 및 점포 운영자를 위한 긴급 전기 대처 가이드

갑작스러운 정전이나 차단기 내려감 현상이 발생했을 때 역촌동 주민 여러분께서 현장에서 즉시 시도해 보실 수 있는 실전 응급 자가 진단 수칙과 예방법을 공유합니다.

1. 차단기가 내려갔을 때의 단계별 자가 진단법

• 1단계 (분전함 개봉 및 상태 확인): 두꺼비집 커버를 열어 메인 차단기가 내려갔는지, 하부의 특정 분기 차단기 중 하나가 내려갔는지 눈으로 확인합니다.
• 2단계 (가전제품 플러그 전면 분리): 차단기가 내려간 해당 구역(예: 주방, 욕실, 안방 콘센트 등)에 연결된 모든 가전제품(냉장고, 세탁기, 밥솥, 멀티탭, 청소기 등)의 플러그를 벽면 콘센트에서 완전히 뽑아냅니다.
• 3단계 (차단기 재작동 테스트):
  • 플러그를 다 뽑은 후 차단기가 정상적으로 올려지는 경우: 벽 속 매립 배선이 아닌, 연결해서 사용하던 가전제품 내부(모터, 히터, 전원 어댑터 부품 등)에서 누전이 발생한 것입니다. 제품을 하나씩 다시 꽂아보며 차단기를 떨어뜨리는 원인 기기를 찾아내 해당 가전 A/S를 신청하셔야 합니다.
  • 플러그를 모두 뽑았음에도 차단기가 올라가지 않거나 즉시 다시 떨어지는 경우: 벽체 매립 전선 피복 손상, 천장 조명 안정기 파괴, 콘센트 박스 내부 수분 침투, 또는 차단기 자체 부품 고장입니다. 이 경우 무리하게 차단기를 강제로 올려 고정하려 하지 마시고 즉시 전문 전기 출장 점검을 요청하셔야 합니다.

2. 역촌역 상권 및 응암오거리 인근 점포 예방법

역촌역 주변 및 응암오거리 인근의 음식점, 카페, 소형 마트 및 미용실 등 상업 공간은 업소용 냉장고, 간판 조명, 튀김기, 냉난방기 상시 가동으로 전력 부하가 대단히 높습니다. 특히 주방 수전 근처 콘센트 습기 관리와 빗물 노출 옥외 간판 배선 관리는 갑작스러운 영업 중단 사고를 막는 핵심 요소입니다. 월 1회 차단기 전면 테스트 버튼을 눌러 정상 작동 여부를 확인하고, 분전함 내부 Dust(먼지)를 정기적으로 제거해 주는 것만으로도 예기치 않은 전기 화재를 대폭 예방할 수 있습니다.

전기 설비는 철저한 안전 규격 준수와 정교한 진단 장비가 뒷받침될 때 비로소 안심하고 편리하게 이용할 수 있습니다. 은평구 역촌동 지역에서 발생한 원인 불명의 누전 차단기 내려감, 전등 깜빡임, 타는 냄새, 아크 스파크 발생, 노후 분전함 교체, 매립등 수리, 전용 단독 회로 증설 공사가 필요하실 때는 검증된 장비와 축적된 기술력을 보유한 전기 출장 전문가를 통해 안전하고 정밀하게 해결하시기 바랍니다.
